Техническая характеристика

Воздушно-решётный сепаратор ВРС-30 предназначен для предварительной и первичной очистки поступающего с поля зернового вороха колосовых, крупяных, зернобобовых культур, технических и масличных культур и семян трав от легких, крупных и мелких примесей в составе зерноочистительных комплексов и семенных линий во всех сельскохозяйственных зонах Казахстана.

Воздушно-решётный сепаратор ВРС-30А – это сепаратор с самотёчной системой приёма зерна и с встроенной системой аспирации.

Машина предназначена для предварительной и первичной очистки на продовольственные цели поступающего от комбайнов или других молотильных устройств зернового вороха колосовых, крупяных и зернобобовых культур, технических и масличных культур и семян трав от легких, крупных и мелких сорной и зерновой примесей, с целью доведения содержания примесей в заготовляемом зерне до базисных кондиций. Машина используется для очистки и сортировки зернового вороха выше указанных культур в составе комплексов очистки зерна и семенных линий.

Зерновой материал подается норией в приёмную камеру машины. Через распределитель, зерно попадает на верхний, а затем на нижний делители, которые направляют его в воздушные каналы и равномерно распределяют зерновую массу по станам. Воздушный поток через вентилятор уносит легкие примеси в централизованную воздушную систему агрегата. Более крупные примеси из воздушного потока улавливает отстойная камера. Зерновой материал, прошедший очистку воздухом и разделенный на две равные части, попадает на верхний и нижний станы . Процесс очистки на верхнем и нижнем станах совершенно одинаков.

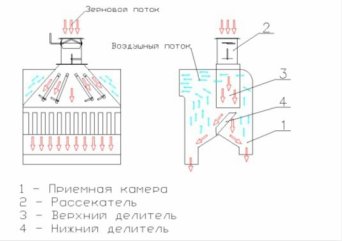

На рисунке изображена технологическая схема работы приёмной камеры, где на верхней части камеры

1. Установлен рассекатель

2. Внутри рассекателя имеются две поворотные заслонки, с помощью которых регулируется угол подачи зерна на верхний делитель

3. Внутри делителя находятся регулируемые течки, служащие для равномерной подачи зернового материала на нижний делитель

4. Нижний делитель служит для равномерного распределения зерна по станам.

Воздушно-решетный сепаратор ВРС-30

Предназначен для товарной очистки колосовых, крупяных, зернобобовых технических и масляничных культур в составе зерноочистительных агрегатов и комплексов.

- Предварительная/первичная очистка - 35/20 т/ч

- Установленная мощность - 4 кВт.

- Масса машины - 910 кг.

Основные рабочие органы очистителя вороха стационарного приемная камера, воздушно-очистительная часть, решетные станы, шнек фуражных отходов - смонтированы на раме. Воздушно-решётный сепаратор ВРС-30

1-рама;

2-воздушная часть;

3-решетные станы;

4-шнек фуражных отходов
