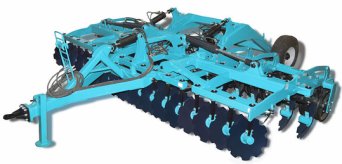

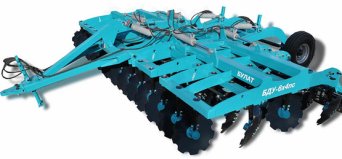

"БУЛАТ" ДВУХРЯДНЫЕ НАВЕСНЫЕ ДИСКОВЫЕ БОРОНЫ

Двухрядные:

- навесные,

- полуприцепные,

- полуприцепные складные,

- ПСМ (полуприцепные складные модернизированные).



Четырехрядные:

- полуприцепные,

- полуприцепные складные.



Катки

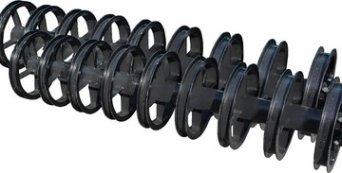

Тандемный тяжелый

(для серии ПСМ)

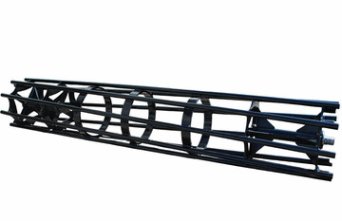

Прутковый

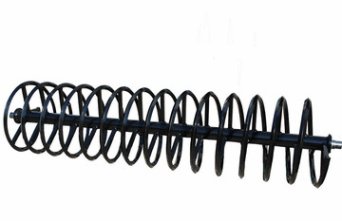

Спиральный



Режущие узлы

Диск

Модернизированный

обслуживаемый

Необслуживаемый усиленный

в комплектации для серии ПСМ

(не требует смазки и регулировки)

С мелкими вырезами

Гладкие

Агротехнические особенности и условия применения

Лущение стерни.
Дискование полей после уборки кукурузы и подсолнечника.
Разделка залежных земель.
Обработка паров.
Заделка пожнивных остатков.
Глубокая обработка стерни.
Дискование уплотненных участков полей (после уборки).

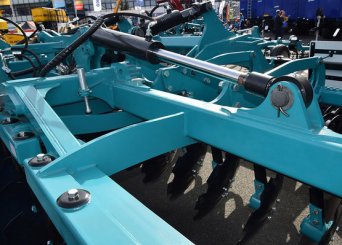

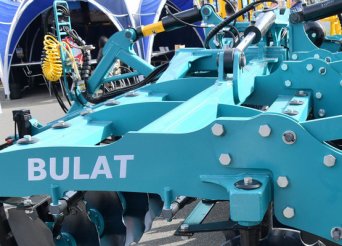

Усиленная узкая сница со сменной серьгой

Дополнительная жесткость и прочность.

Балки расположены в трех плоскостях.

Усиление сницы накладками.

Четыре точки крепления к раме.

Сменная серьга – легкая замена при износе.

Обеспечивает высокую маневренность агрегата при поворотах.

Термодиффузионное цинкование

Надежная защита трущихся поверхностей и подверженных коррозии деталей.

Толщина покрытия 40-50 мкм.

Не происходит «закисание» поворотной стойке в стакане.

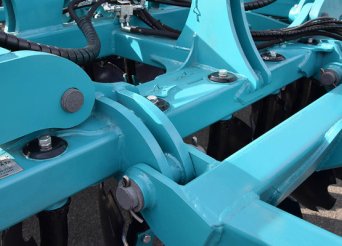

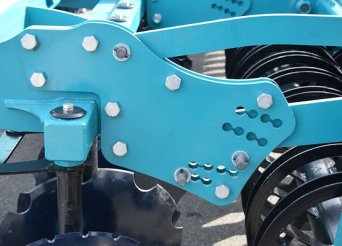

Крепление сницы к раме

Прочный и надежный узел крепления.

Равномерно распределяется тяговое усилие.

Лист толщиной 25 мм.

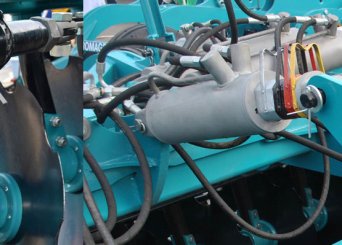

Клипсовая регулировка глубины, регулировка угла атаки

Простая и быстрая настройка глубины обработки.

Алюминиевые клипсы установлены на штоке гидроцилиндров, и безопасны для них.

Трещеточный механизм позволяет удобно и быстро производить регулировку угла атаки.

Верхний силовой брус 150х150 мм

Мощная и жесткая рама.

Конструкция рамы выполнена в двух ярусах и связана листами.

Жесткий верхний брус придает дополнительную прочность всей раме.

Интегрированные в раму из двойного бруса кронштейны гидроцилиндров

Повышенная жесткость рамы.

Нет трещин около стаканов крепления стоек.

Равномерно распределена нагрузка вдоль силовой конструкции рамы.

Двойной брус в местах крепления рабочих органов.

Модернизированные рабочие органы, измененный диаметр крайнего диска*

Три вида уплотнений в корпусе.

Высокоточная токарная обработка.

Прогрессивные конструкторские и технологические решения, направленные на увеличение срока службы стойки и режущего узла.

Уменьшение образования стыковочной борозды.*

Предотвращает запрос почвы за габариты на необработанные участки земли.*

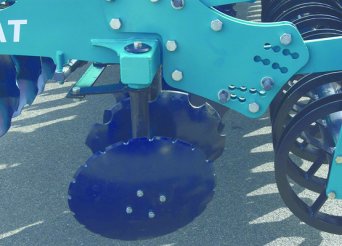

Рабочие органы

Необслуживаемая ступица рабочего органа.

Установка 2-ух видов дисков: гладкие для точной и поверхностной обработки, с мелкими вырезами для измельчения растительных остатков.

Необслуживаемый подшипниковый узел не требует технического обслуживания, повышая эксплуатационную надежность агрегата.

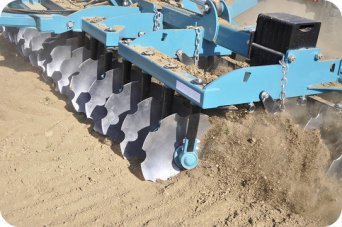

Расстановка рабочих органов в сочетании с углом атаки передних и задних дисков обеспечивает оптимальное перемешивание почвы.

Технические характеристики

Прицепные и полуприцепные складные четырехрядные бороны

Наименование 2,5х4П М 3х4П М 3,5х4П М 4х4П М 5х4П М 6х4П М 5х4ПС 6х4ПС 7х4ПС 8х4ПС
Рабочая ширина захвата, м 2,5 3,0 3,3 4,0 5,0 6,0 5,0 6,0 6,9 8
Рабочая скорость движения, км/ч 10 - 15 км/ч
Количество рабочих органов, шт 24 28 32 40 48 56 48 56 64 76
Расстояние между дисков, см 40
Расстояние между рядами дисков, см 70
Глубина обработки почвы (не более), см 18
Дорожный просвет не менее, см 35
Масса бороны (конструктивная), кг 2370 2650 3200 3600 4350 5000 4800 5200 6100 6700
Габаритные  размер  в  рабочем  положении
Длина 6250 6250 6250 6250 6250 6250 6250 6250 6250 6250
Ширина 2700 3000 3500 4100 5000 6000 5000 6000 7000 8000
Высота 1300 1300 1300 1300 1300 1300 2510 2510 3300 4500
Агрегатируется с трактором, л.с. 120 140 160 200 240 280 240 280 320 380


Полуприцепные и полуприцепные складные двухрядные бороны

Наименование 2,8х2П М 3,4х2П М 4х2П М 4,6х2П М 5х2П М 6х2П М 5х2пс 6х2пс 7х2пс 8х2пс 9х2пс 10х2пс 11х2пс 12х2пс
Рабочая ширина захвата, м 2,8 3,4 4,0 4,6 5,2 5,9 5,2 5,9 7,0 8,0 9,0 10,0 11,0 12,0
Рабочая скорость движения, км/ч 10 - 15 км/ч
Количество рабочих органов, шт 18 22 26 30 34 38 34 38 46 50 58 68 72 80
Расстояние между дисков, см 30
Расстояние между рядами дисков, см 100  100  100  100  100 100  100  100  127  127  127 120 120 120
Глубина обработки почвы (не более), см 15
Дорожный просвет не менее, см 50
Масса бороны (конструктивная), кг 1850 2220 2460 2670 2910 3180 3375 3550 5200 5460 5550 9430 9890 10000
Габаритные  размер  в  рабочем  положении
Длина 5270 5270 5270 5270 5270 5270 5100 5100 5560 5560 5560 9650 9650 9650
Ширина 2900   3520   4170   4730   5300 6000   5310 6000   7100   8000   8900 10200 11200 12300
Высота 1300   1300   1300   1300 1300   1300   1300   1300   1300   1300 1700 1700 1700
Агрегатируется с трактором, л.с. 90 110 130 150 170 190 170 190 230 250 290 340 360 400


Навесные двухрядные бороны

Наименование 1,5хН М 1,8хН М 2,1хН М 2,5хН М 2,8хН М 3,1хН М 3,4хН М 4,0хН М 4,6хН М 5,2хН М 6,0хН М
Рабочая ширина захвата, м 1,5 1,8 2,1 2,5 2,8 3,1 3,4 4,0 4,5 5,2 6,0
Рабочая скорость движения, км/ч 10-15   10-15   10-15   10-15   10-15   10-15  10-15   10-15   10-15   10-15   10-15
Количество дисков, шт. 8 12 14 16 18 20 22 26 30 34 38
Расстояние между дисков, см   35,5  30   30   30   30   30   30  30   30   30   30
Расстояние между рядами дисков, см 85   85   85  100   100   100   100   100   100  100   110
Габаритные  размеры мм
Длина   2200   2200   2200 2400 2400 2400 2400 2400 2400 2400 2400
Ширина 1500 1850 2100 2500 2800 3100 3400 4180 4600 5200 6000
Высота 1320 1320 1320 1340 1340 1340 1340 1340 1340 1340 1340


Полуприцепные складные модернизированные двухрядные бороны

Наименование 5х2ПС М 6х2ПС М 7х2ПС М 8х2ПС М 9х2ПС М 10х2ПС М 11х2ПС М 12х2ПС М
Рабочая ширина захвата, м 5,1   5,7 6,9 8,1 8,7 9,9 11,1 11,7
Рабочая скорость движения, км/ч 10 - 15  10 - 15 10 - 15  10 - 15  10 - 15 10 - 15 10 - 15 10 - 15
Количество рабочих органов, шт 34 38 46 54 58 66 74 78
Расстояние между дисков, см 30   30   30   30  30   30   30   30
Расстояние между рядами дисков, см 100  100 100  100  127   127  127   127
Глубина обработки почвы (не более), см 15  15  15  15 15  15  15  15
Дорожный просвет, не менее, см 43  43  43  43 43  43  43  43
Масса бороны с тандемными катками, кг 4980 5300 6120 7550 8160 9270 10415 10960
Габаритные  размеры  в рабочем  положении
Длина 5760 5760 5760 6265 6265 6615 6615 6615
Ширина 5310 6000 7100 8310 8910 10110 11310 11910
Высота 1360 1360 1360 1515 1515 1670 1670 1670
Н-навесные, П-полуприцепные, ПС-полуприцепные складные, ПСМ-полуприцепные складные модернизированные.х2 и х4 – количество рядов.
