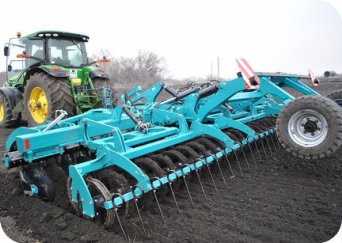

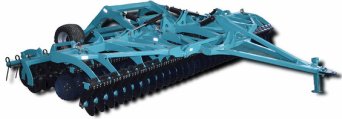

"МАСТЕР" ПОЛУПРИЦЕПНОЙ ЛУЩИЛЬНИК ДИСКОВЫЙ ТЯЖЕЛЫЙ

Катки

Борона

Диск

с мелкими вырезами
гладкие

Рабочий орган

1. Скоба крепления рабочего органа к раме посредством резиновых демпферов.
2. Эластичные резиновые демпфера диаметром 50 мм.
3. Диск.
4. Ступица диска.

Агротехнические особенности и условия применения

Лущение стерни.

Измельчение кукурузы, подсолнечника и других культур.

Разделка пластов почвы.

Рыхление и подготовка почвы под посев.

Подрезание сорняков и измельчение пожневных остатков.

Конструктивно-технологические решения и отличия

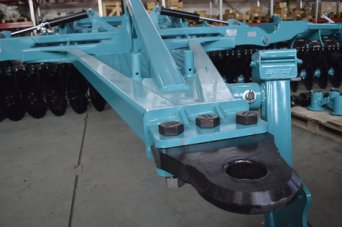

Усиленная узкая сница со сменной серьгой

Дополнительная жесткость и прочность.

Усиление сницы накладками.

Сменная серьга – легкая замена при износе.

Обеспечивает высокую маневренность агрегата при поворотах.

Надежное крепление сницы к раме

Прочный и надежный узел крепления.

Силовой лист толщиной 25 мм.

Равномерное распределение тяговой силы по четырем листам.

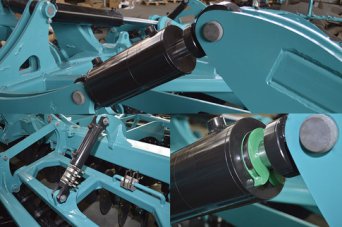

Клипсовая регулировка глубины обработки

Простая и быстрая настройка глубины обработки переднего и заднего ряда дисков.

Алюминиевые клипсы установлены на штоке гидроцилиндров, и безопасны для них.

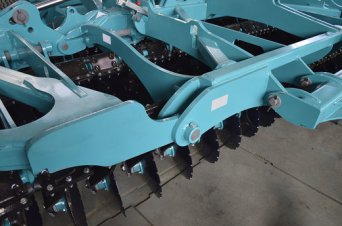

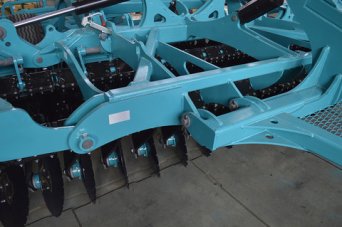

Сочленение рам

Силовые элементы сочления рам выполнены из листа толщиной 25 и 36 мм.

Боковые рамы проворачиваются на смазывающихся втулках.

Конструкция бороны позволяет боковым рамам копировать рельеф почвы.

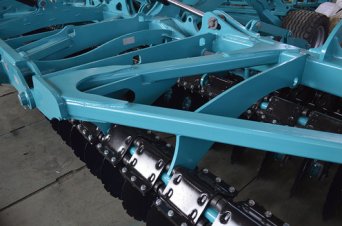

Прочная и мощная пространственная рама

Профиль рамы состоит из 4-5 балок, расположенных в разных плоскостях для увеличения жесткости.

Профиль трубы 100*100*8 мм.

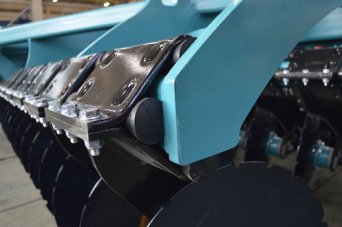

Индивидуальное крепление рабочих органов к раме

Эластичные резиновые демпферы с высоким содержанием каучука, диаметром 50 мм.

Скоба с выдавленными (объемными) фиксирующими элементами для фиксации резиновых демпферов.

Резиновые демпферы служат в качестве предохранительного механизма при встрече рабочих органов с камнями и другими препятствиями.

Независимое проворачивание предотвращает забивание на влажной почве.

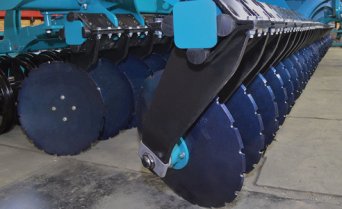

Рабочие органы

Необслуживаемая ступица рабочего органа.

Установка 2-ух видов дисков: гладкие для точной и поверхностной обработки, с мелкими вырезами для измельчения растительных остатков.

Необслуживаемый подшипниковый узел не требует технического обслуживания, повышая эксплуатационную надежность агрегата.

Расстановка рабочих органов в сочетании с углом атаки передних и задних дисков обеспечивает оптимальное перемешивание почвы.

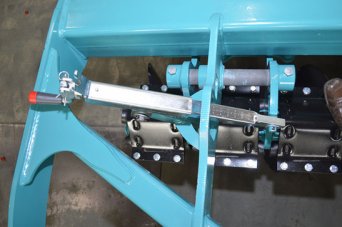

Регулировка смещения

Сдвижение рядов позволяет добиться полного подрезания и минимальной неровности подошвы почвы.

Смещение заднего ряда компенсирует износ дисков.

Быстрая и удобная регулировка смещения рядов при помощи механизма регулировки со шкалой.

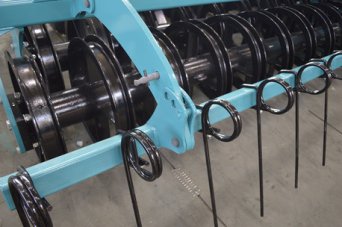

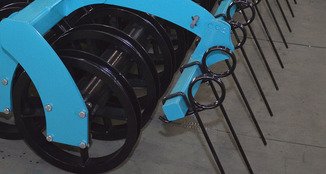

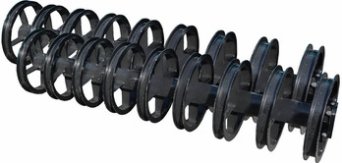

Тяжелый тандемный каток с однорядной пружинной бороной

Разрушение комьев почвы.

Шахматное расположение колец катка хорошо влияет на самоочищение и не забивается на влажных почвах.

Окончательное обратное уплотнение.

Однорядная пружинная борона разрушает гребень, образующийся между кольцами последнего катка, выравнивает почву и предотвращает образование капилляров.

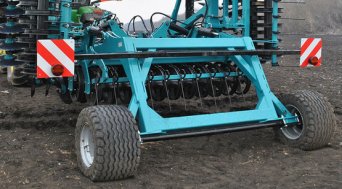

Широкая ходовая тележка, со световыми приборами

Высокая поперечная устойчивость к опрокидыванию за счет увеличенной ширины колеи.

Световые приборы обеспечивают безопасные перегоны.

Технические характеристики

Наименование М-5000пс М-6000пс М-7000пс М-8000пс М-9000пс
Рабочая ширина захвата, м 5,0 6,0 7,0 8,0 9,0
Рабочая скорость движения, км/ч 20 20 20 20 20
Количество рабочих органов, шт 40 48 56 64 72
Расстояние между рабочими органами, см 25 25 25 25 25
Расстояние между рядами рабочих органов, см 85 85 85 85 85
Глубина обработки почвы, см, не более 3-15 3-15 3-15 3-15 3-15
Дорожный просвет, не менее см 35 35 35 35 35
Масса бороны с тандемными катками, кг 5957 6788 7762 8957 9288
Габаритные размеры в рабочем/транспортном положении, мм
Длина 6570/6421 6570/6421 6570/6421 7090/6857 7090/6857
Ширина 5316/2999 6316/2999 7316/2999 8360/4695 9360/4695
Высота 1725/3000 1725/3000 1725/4000 1739/3822 1739/4363
Агрегатируестя с трактором, л.с. 160-200 200-240 240-280 310-320 340-360
